อุตสาหกรรมก่อสร้างถูกควบคุมโดยความต้องการที่เข้มงวดสําหรับความปลอดภัยในการดําเนินงาน การเพิ่มประสิทธิภาพการผลิต และความน่าเชื่อถือ - พารามิเตอร์ที่มีอิทธ รอกแรงดึง เป็นอุปกรณ์ยกพิเศษ ได้ปรากฏขึ้นเป็นทรัพย์สินที่จําเป็นในการก่อสร้างที่ทันสมัย ให้ข้อดีทางเทคนิคกว่ารอกที่ใช้กลองแบบดั้งเดิมผ่าน ตั้งแต่การจัดการวัสดุจนถึงการเข้าถึงบุคลากรในโครงการสูง อุปกรณ์เหล่านี้ให้คําตอบที่เป้าหมายต่อความท้าทายที่เร่งด่วนท บทความนี้อธิบายอย่างเป็นระบบเกี่ยวกับประโยชน์หลัก ลักษณะทางเทคนิค สถานการณ์การใช้ และเกณฑ์การเลือกของยกดึงในการก่อสร้าง ให้ความเข้าใจทางวิศวกรรมสําหรับการรวมอุปก

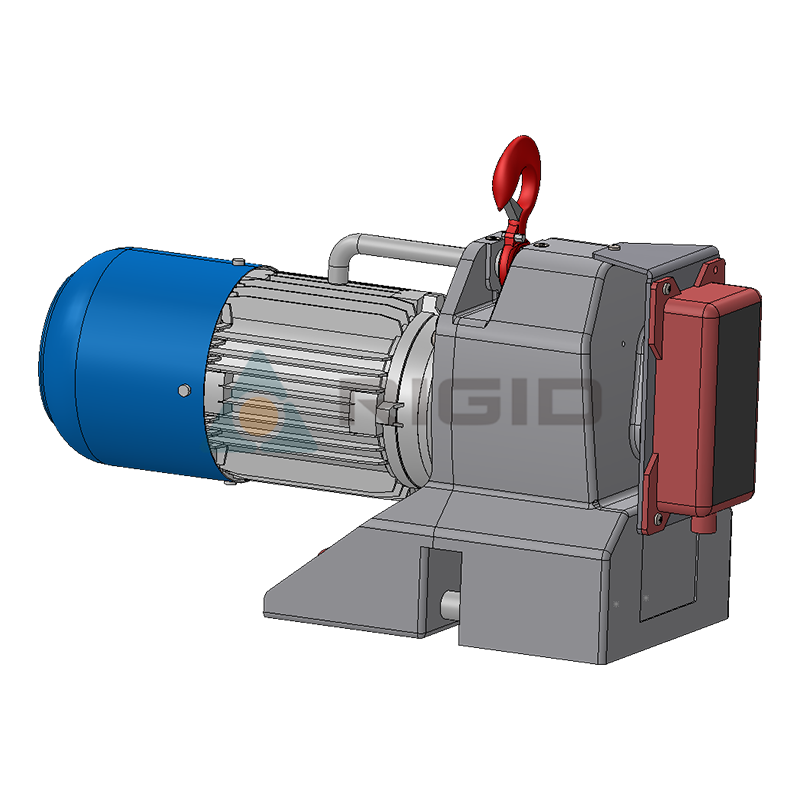

ยกแรงดึง (หรือที่เรียกว่ายกแรงดึง) เป็นอุปกรณ์ยกที่ใช้กลไกขับเคลื่อนแรงดึง - โดยทั่วไปประกอบด้วย sheave ร่อง, เชือกลวดเหล็กแรงดึงสูง / สายเคเบิล และแผ่นแรงดึง - เพื่อส่งแรงยก ไม่เหมือนกับรอกกลองแบบดั้งเดิม ซึ่งเชือกลมรอบกลองหมุน บรอกแรงดึงขึ้นอยู่กับแรงเสียดทานระหว่างชั้นและเชือกเพื่อให้บรรลุการเคลื่อนไหวยก / ลดอย่างราบรื่นและต่อเนื่อง คุณสมบัติทางเทคนิคหลักรวมถึง:

- ระบบขับเคลื่อนดึง: ให้การควบคุมความเร็วแบบไม่มีขั้นตอน (0.5-10 เมตร / นาที) และการกระจายภาระที่สม่ำเสมอ ลดการกระแทกกลในระหว่างการทำงาน

- กลไกการล็อคตัวเอง: สอดคล้องกับมาตรฐาน EN 13157 และ ANSI / ASME B30.16 พร้อมระบบเบรกปลอดภัยจากความล้มเหลวที่ป้องกันการตกอิสระของโหลดแม้ว่าจะมีการหยุดไฟฟ้าหรือความล้มเหลวทางกลไก

- ช่วงความจุในการโหลด: จาก 0.5 ตัน (รุ่นด้วยมือ) ถึง 50 ตัน + (รุ่นหนักไฟฟ้า) ด้วยการควบคุมการโหลดที่แม่นยำ (± 5% ของความจุที่ได้รับการจัดอันดับ)

- การออกแบบโครงสร้าง: รองเท้าที่กะทัดรัด (โดยทั่วไปน้อยกว่ารอกกลอง 30-50%) และการสร้างแบบโมดูลเพื่อการพกพาที่เพิ่มขึ้นและความสามารถในการปรับตัวในสถานที่



1.1 การจัดประเภทผลิตภัณฑ์หลัก

| Type                | Technical Specifications                                                                 | Target Applications                          |

|--------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

รอกแรงดึงไฟฟ้า พลังงาน AC 3 เฟส (380V/415V) ไดรฟ์ความถี่ตัวแปร์ (VFD) สําหรับการควบคุมความเร็ว ความจุในการโหลด 1-50 ตัน การก่อสร้างสูงยกวัสดุหนัก การทำงานอย่างต่อเนื่อง |

รอกดึงด้วยมือ การดําเนินการด้วยมือ อัตราส่วนเกียร์ 40:1-60:1 ความจุในการบรรทุก 0.5-5 ตัน ไม่มีการพึ่งพาพลังงาน โครงการขนาดเล็ก สถานที่ห่างไกล การสำรองข้อมูลฉุกเฉิน |

รอกแรงดึง Tirak การออกแบบที่กะทัดรัด การป้องกันการโหลดเกินไปแบบบูรณาการ ความจุในการโหลด 1-10 ตัน เข้ากันได้กับนั่งร่างที่ระงับ ยก/ลดความถี่สูง การบำรุงรักษาหน้า ระบบการเข้าถึงชั่วคราว |

รอกแรงดึงแบบพกพา กรอบอลูมิเนียมน้ำหนักเบา (<20 กิโลกรัม) อุปกรณ์เชื่อมต่อได้อย่างรวดเร็ว ความจุในการบรรทุก 0.5-3 ตัน |



2.1 การปรับปรุงความปลอดภัยและการปฏิบัติตามกฎหมาย

ความปลอดภัยเป็นสิ่งสําคัญสูงสุดในการก่อสร้าง และรอกดึงถูกออกแบบเพื่อลดความเสี่ยงในการดำเนินงาน:

- กลไกการล็อคตัวเองที่ปลอดภัยจากความล้มเหลว: เบรกล็อคตัวเองทางกลจะมีส่วนร่วมทันทีภายใต้การสูญเสียภาระหรือความล้มเหลวไฟฟ้าตามมาตรฐาน OSHA 1926.550 และ EN 14960 สําหรับการยกบุคลากร ส่วนประกอบที่รับภาระได้รับการทดสอบไม่ทำลาย (NDT) ตาม ASTM E165 เพื่อให้แน่ใจว่าความสมบูรณ์แบบของโครงสร้าง

- การป้องกันการโหลดเกินไป: เซลล์โหลดที่บูรณาการหรือคลัทช์โหลดเกินไปทางกลป้องกันการทํางานเกินความสามารถที่กำหนด (โดยปกติคือ 110-125% ของโหลดชื่อ) ลดความเสี่ยงของความล้มเหล

- การใช้งานที่มั่นคง: สำหรับการใช้งานนั่งร่างยกดึงรักษาความตึงเครียดคงที่ (± 2% ของภาระที่กำหนด) ป้องกันการสว่างและรับประกันความปลอดภัยของคนงานที่ความสูงเกิน 100 เมตร



2.2 การปรับปรุงประสิทธิภาพการดําเนินงานและผลิต

รอกดึงเพิ่มประสิทธิภาพการกระแสการทำงานการก่อสร้างผ่านข้อดีของประสิทธิภาพทางเทคนิค:

- การทำงานอย่างราบรื่นอย่างต่อเนื่อง: การขับเคลื่อนดึงกำจัดความล่าช้าของการขดลวด / ปลดลดลวดเชือกทําให้รอบยกไม่ต้องหยุดหยุด รุ่นไฟฟ้าให้ความเร็วในการยก 3-10 เมตร / นาที ลดเวลารยกวัสดุโดย 30-40% เมื่อเทียบกับรอกกลอง

- อัตราส่วนภาระต่อขนาดสูง: การออกแบบที่กะทัดรัดช่วยให้การติดตั้งในพื้นที่ที่จํากัด (เช่นเพลาลิฟท์, แกนอาคารแคบ) ในขณะที่รักษาความจุในการโหลดสูง, เพิ่มพื้นที่ทำงานที่สามารถใช้ได้

- ความต้องการในการบำรุงรักษาต่ำ: กล่องเกียร์ที่ปิดผนึกและส่วนประกอบที่ทนต่อการกัดกร่อน (เชือกลวดสแตนเลส, กรอบสังกะสี) ขยายช่วงเวลาในการบำรุงรักษาถึง 500 ชั่วโมงการทำ



2.3 ความหลากหลายในงานก่อสร้าง

รอกดึงปรับตัวเข้ากับความต้องการในการก่อสร้างที่หลากหลายช่วยขจัดความต้องการอุปกรณ์พิเศษหลายอย่าง:

- การจัดการวัสดุ: สามารถยกวัสดุก่อสร้าง (คานเหล็ก, แผงคอนกรีต, อิฐ) และอุปกรณ์ (เครื่องมือไฟฟ้า, เครื่องกำเนิดไฟฟ้า) ด้วยความแม่นยำ, รองรับน้ำหนักจาก 500 กิโล

- นั่งร่างที่ระงับ: Tirak และรุ่นแบบพกพาให้การสนับสนุนที่มั่นคงสำหรับแพลตฟอร์มที่ระงับ, รองรับแรงงาน 2-10 และเครื่องมือของพวกเขา, ด้วยความเร็วในการยกที่ปรับได้สำหรับการติดต

- การเข้าถึงบุคลากร: ยกบุคลากรที่ได้รับการรับรอง (EN 14960 Class A) ทําให้การขนส่งพนักงานไปยังพื้นที่ทำงานที่สูงได้อย่างปลอดภัย ด้วยคุณสมบัติเช่น ปุ่มหยุดฉุกเ

- การสนับสนุนโครงสร้างชั่วคราว: ใช้สำหรับสายเคเบิลแรงดึง, การสนับสนุนฟอร์มและจัดชิ้นส่วนที่ผลิตล่วงหน้า, การรับประกันความแม่นยำของโครงสร้



2.4 ความสามารถในการพกพาและปรับตัวได้ในสถานที่

สถานที่ก่อสร้างมักจะต้องการการเคลื่อนย้ายของอุปกรณ์ และรอกดึงถูกออกแบบเพื่อการใช้งานง่าย:

- น้ำหนักเบาและขนาดกะทัดรัด: รุ่นด้วยมือและแบบพกพามีน้ำหนัก <20 กิโลกรัม ทําให้การขนส่งผ่านลิฟต์, นั่งร้าน, หรือการขนส่งด้วยมือผ่

- การติดตั้งอย่างรวดเร็ว: การออกแบบแบบแบบโมดูลเลอร์ด้วยวงเล็บติดตั้งที่เชื่อมต่ออย่างรวดเร็วและระบบไฟฟ้าที่มีสายไฟล่วงหน้า (สำหรับรุ่นไฟฟ้า) ลดเวลาการติดตั้งเป

- ความยืดหยุ่นในการใช้พลังงาน: รุ่นไฟฟ้าทำงานด้วยพลังงานมาตรฐานของสถานที่ก่อสร้าง (380V 3 เฟส) ในขณะที่รุ่นแบบด้วยมือช่วยขจัดการพึ่งพาไฟฟ้า



2.5 ประสิทธิภาพต้นทุนระยะยาว

รอกดึงที่ให้ประโยชน์ต้นทุนรวมในการเป็นเจ้าของ (TCO) ที่สําคัญ:

- ลดความล่าช้าโครงการ: ความน่าเชื่อถือสูงและประสิทธิภาพลดเวลาหยุดทำงานที่เกิดจากความล้มเหลวของอุปกรณ์หรือการยกช้า หลีกเลี่ยงการเกินตารางที่แพง

- อายุการใช้งานขยาย: วัสดุที่มีคุณภาพสูง (เกียร์เหล็กที่ได้รับการรักษาด้วยความร้อน, เชือกลวดทนต่อการขัดข่วน) และการออกแบบที่แข็งแกร่งรับประกันอายุการใช้งาน 5,000 ชั่วโมงกว่

- ต้นทุนแรงงานที่ต่ำกว่า: รอบยกที่เร็วขึ้นและใช้งานง่ายลดจํานวนแรงงานที่จําเป็นสำหรับการจัดการวัสดุ ลดค่าใช้จ่ายแรงงานโดย 15-25%



3.1 การก่อสร้างอาคารสูง

- การขนส่งวัสดุแนวตั้ง: รอกดึงไฟฟ้ายกคานเหล็ก (ถึง 20 ตัน), แผ่นคอนกรีตที่สำเร็จแล้ว, และหน่วยผนังม่านไปสู่ความสูงกว่า 300 เมตร, ด้วยเทคโนโลยี VFD รับประกันตําแหน่

- การดําเนินการนั่งน่าร้างที่ถูกระงับ: ยก Tirak รองรับโกนโดลสําหรับการปิดหน้า, การติดตั้งแก้ว, และการวาดภาพ, รักษาความมั่นคงในลมสูง (ถึง 15 เมตร / วินาที) ผ่านระบบการชดเช



3.2 โครงสร้างพื้นฐานและการก่อสร้างหนัก

- การก่อสร้างสะพาน: ใช้ในการยกส่วนสะพาน (สูงสุด 50 ตัน) และตึงสายเคเบิลที่อยู่ด้วยการควบคุมภาระที่แม่นยำสูง (± 1% ของภาระที่จัดอันดับ) เพื่อให้แน่ใจว่าโค

- การก่อสร้างอุโมงค์: รอกดึงแบบพกพาทําให้การขนส่งวัสดุในพื้นที่อุโมงค์ที่จํากัด ด้วยรูปแบบป้องกันการระเบิด (ได้รับการรับรอง ATEX) ที่มีให้บริการสําหร



3.3 โครงการปรับปรุงและฟื้นฟู

- การฟื้นฟูอาคารมรดก: ยกไฟฟ้าด้วยมือและน้ำหนักเบาทําให้สามารถยกวัตถุประวัติศาสตร์ที่ละเอียดอ่อนของหินและวัสดุหลังคา

- การติดตั้งภายใน: รุ่นแบบพกพายกระบบ HVAC ท่อและแผงเพดานในอาคารที่เสร็จสมบูรณ์ด้วยการทำงานเสียงต่ำ (<75 dB) ตามมาตรฐานสิ่งแวดล้อมภายใน



เพื่อเพิ่มประสิทธิภาพและความปลอดภัยสูงสุด ผู้เชี่ยวชาญด้านการก่อสร้างควรประเมินปัจจัยต่อไปนี้เมื่อเลือกยกดึง:

- ความจุในการโหลดและความสูงของการยก: ตรงกับความจุที่ได้รับการจัดอันดับของยก (โดยพิจารณาปัจจัยการโหลดไดนามิก 1.2-1.5) และความสูงของการยกสูงสุดตามความต้องการของโครงการ (เช่น 100 เมตรสำหรับอาคารชั้นกลาง 300 เมตรสำหรั

- แหล่งพลังงาน: รุ่นไฟฟ้าสำหรับการดำเนินงานอย่างต่อเนื่องปริมาณสูง รูปแบบด้วยมือสําหรับการใช้งานความถี่ต่ำและไม่มีพลังงาน

- การรับรองความปลอดภัย: รับประกันการปฏิบัติตามมาตรฐานอุตสาหกรรม (EN 13157, ANSI / ASME B30.16, OSHA 1926) และการรับรองสําหรับการยกบุคลากร (EN 14960) หากมีผลบังคับใช้

- ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: เลือกรุ่นที่ได้รับการจัดอันดับ IP54 + สําหรับการใช้กลางแจ้ง (ความต้านทานฝุ่น / น้ํา) และรุ่นที่ต้านทานความเย็น (-20 ° C ถึง + 40

- คุณสมบัติในการดําเนินการ: ให้ความสำคัญกับรอกที่มีการควบคุมความเร็ว VFD การดําเนินการระยะไกล (ไร้สาย / สาย) และจอแสดงผลการติดตามภาระเพื่อความแม่นยำ
